Сегодня я хочу поговорить о железобетонных плитах перекрытия. О там как с ними надо обращаться и о том что с ними не надо делать ни при каких обстоятельствах. Эта информация действительно важная и очень полезная, потому что от неё может зависеть не только ваша жизнь, но и жизнь тех людей, которые будут находиться в этом здании.
Сейчас разберемся с анатомией плиты перекрытия, со строительной механикой и выясним, почему всё таки нельзя делать такой выступ.
Виды ж/б плит перекрытия
Существуют несколько видов плит перекрытия. Основные это:
- Пустотные.
- Ребристые.
Ребристые раньше применяли для покрытия промышленных зданий. Сегодня их можно встретить только в б/у состоянии после разборки промзданий, которые потом продают частникам для перекрытия пролетов в своем доме.
Пустотные плиты изготавливают по опалубочной технологии и безопалубочной. В опалубочной технологии изготавливается каркас в виде опалубки, закладывается арматура и заливают бетон. При безопалубочной технологии вдоль всего цеха закладывается арматура и потом вдоль неё идет экструдер, который формирует длинную плиту в несколько десятков метров и в последствии обрезная машина формирует плиты нужной длины.
Независимо от того какая плита пустотная или ребристая обе они работаю по однопролетной балочной схеме: шарнирно опертая балка длиной l, сверху действует распределенная нагрузка q.
Эпюра изгибающих моментов будет в виде параболической кривой с максимумом в средней точке с моментом ql2/8. Поперечная сила будет иметь треугольное очертание и максимум будет на опорах ql/2. И соответственно армирование каждой плиты подбирается в соответствии с данными усилиями.
Армирование плит
Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу. Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части.
Существует две основные схемы разрушения плиты перекрытия:
- когда разламывается по середине
- разлом в опорных участках в виде наклонных трещин.
В плитах безопалубочной технологии вся арматура продольная, нет никаких сеток, нет поперечной арматуры. Основная арматура находится снизу и есть несколько стержней в верхней части. Это связано только с технологией производства. При резке появляется давление на изгиб верхней части и чтобы не появились трещины эта арматура и нужна.
Что нельзя делать с плитами?
Нельзя менять расчетную схему опирания

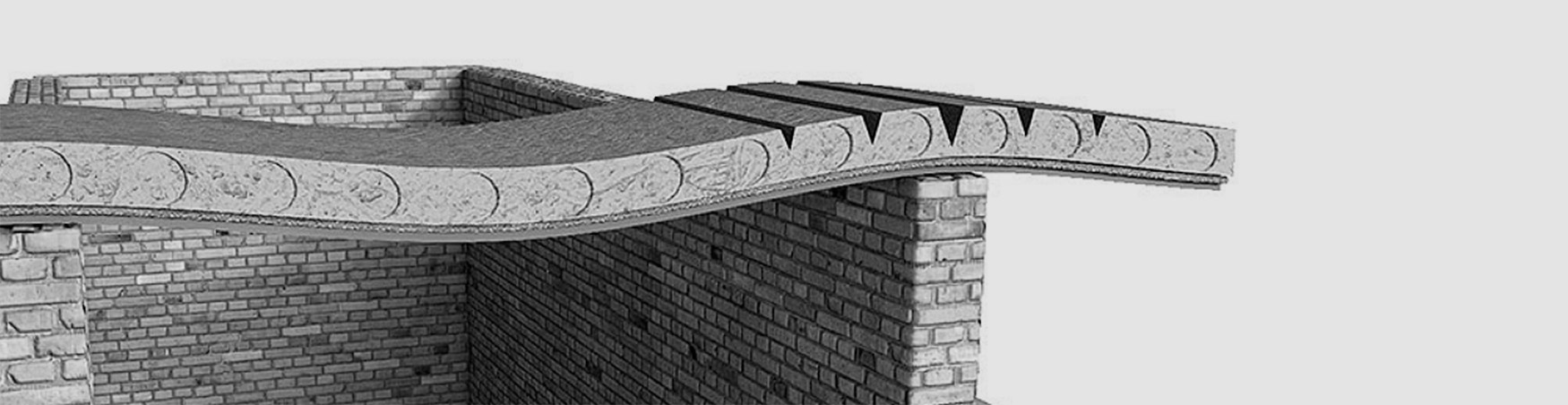

Самый простой и самый наглядный пример в можно найти в интернете, когда люди берут плиту, которая имеет размер больше, чем пролет и с помощью выпуска такой плиты на улицу решают проблему организации площадки под балкон.
Так нельзя делать!!!
Здесь первые пять плит обломились по стене, крайние две плиты продолжают сопротивляться, но им осталось не долго.
Это перевозка плит перекрытия в коротком кузове КамАЗа. Как я и объяснял ранее, они обломились. Если посмотреть внимательно, то можно увидеть, что в верхней части таких плит или нет арматуры или они есть, но какие-то маленькие стержни, которые явно не могут сопротивляться такому большому растяжению. Поэтому необходимо в таком случае подкладывать жесткую траверсу.
Почему так происходит?
Где изгибающий момент с той стороны и будут растягивающие напряжения в плите. Когда мы сдвигаем опору, то сгибающий момент переходит снизу вверх с максимумом в точке опирания и растяжение в плите будет уже в верхней части. Но в верхней части нет арматуры как в опалубочной технологии изготовления и слабая арматура в безопалубочной, поэтому плита ломается в месте опирания.
И если вы совершили такую глупость, как организовать такую площадку в своем доме, то берите сразу болгарку или перфоратор и сносите этот выступ, потому что рано или поздно она упадет кому то на голову или сами с неё упадете.
Не все плиты можно укорачивать
Очень часто бывает, что длина плиты больше длины пролета. Например плита 6 метров, а нам надо опереть её на пролет 4 метра. В этом случае люди подрубают плиту до нужного размера.
Обрубание плиты изготовленной по опалубочной технологии тоже может привести к обрушению!
Как я уже говорил, в плитах опалубочного изготовления в опорных зонах делается дополнительное армирование. Уменьшая длину вы срезаете это армирование и появляется высокий риск появления трещин.
Плиты изготовленные по безопалубочной технологии можно делить на части.
Нельзя переворачивать ребристые плиты
Некоторые для упрощения работ кладут плиты ребрами вверх и на них уже, например, укладывают лаги. Я уже говорил, что усиленное армирование проходит только в ребрах, наверху только легкая сетка и она не выдерживает изгибающих нагрузок и плита ломается.
