Крыша - верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.
Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции - это кровля и фронтон/щипец. Несущая конструкция - стропильная система.
Чердак - это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.
Конструкционные характеристики
По конструкционным характеристикам:
- крыша может иметь чердак или может быть безчердачной (такую крышу называют - покрытие);
- по уклону крыша может быть плоской или скатной;
- крыша может иметь надстройки (мезонин, слуховые окна и т.п.);
- самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.
Скат - грань, наклонная поверхность крыши.
Уклон - показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа; в процентах - отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100; в пропорциях (H:L).
Скатная крыша - крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют - плоская крыша.
Мезонин - надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.
Слуховые окна - проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.
Типы крыш по геометрии
Эксплуатационные характеристики
По эксплуатационным характеристикам:
- крыша может иметь нежилой чердак и жилой (мансарда);
- эксплуатируемую кровлю и не эксплуатируемую.
Мансарда (этаж мансардный) - жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).
Кровля эксплуатируемая - плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т.п.
Ограждающие конструкции крыши
Кровля - верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.
Фронтон - торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.
Щипец (вимперг) - верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.
Козырёк - мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.
Свес крыши - наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.
Карниз крыши - это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют - венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит - подшивная карнизная доска.
Элементы кровли
Конёк - самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.
Вальма - треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.
Полувальма - вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.
Ендова (разжелобок) - внутренний угол крыши в виде желоба, образованный соединением двух скатов.
Хребет (ребро) - линия пересечения двух скатов, образующих внешний угол.
Продухи - вентиляционные отверстия в скатной кровле.
Аэраторы - продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.
Выкружка - переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.
Разуклонка - устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.
Подкровельные пленки - применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.
Основной гидроизоляционный (или кровельный) ковер - слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.
Балластная система - система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.
Воротник - защитная окантовка кровельным железом выступающих элементов кровли.
Капельник - элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.
Водосборный желоб - элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.
Водосточная труба - труба, служащая для стока воды.

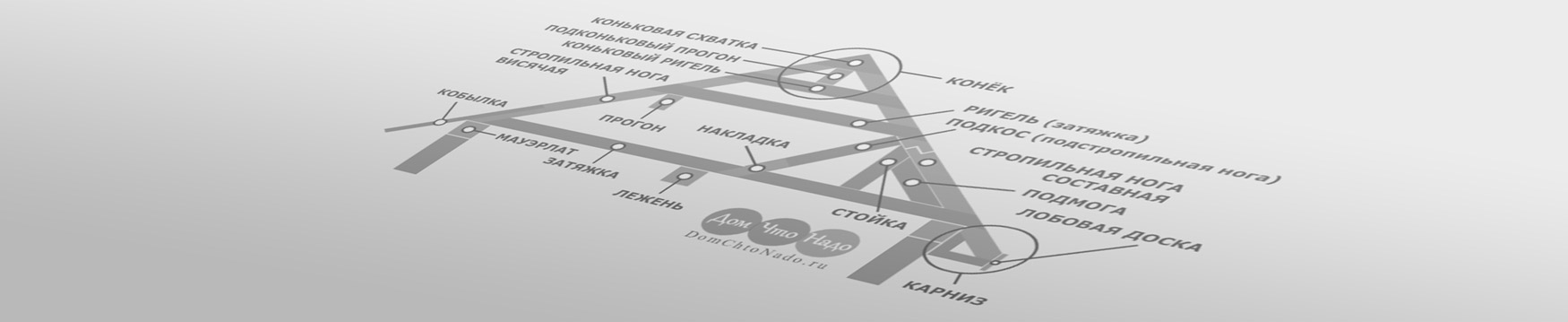

Несущие конструкции крыши
Стропильная система - конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.
Ферма - конструкция из скрепленных между собой брусьев или стержней.
Стропило (стропильная нога) - элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.
Стропила наклонные - имеют упор на концах и средней частью (в одной или нескольких точках).
Стропила висячие - опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).
Конёк - верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.
Коньковая схватка - кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.
Мауэрлат - брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.
Стойка - отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.
Бабка - центральная стойка, которая упирается в конёк.
Подкос - стойка под углом.
Ригель - отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.
Затяжка - бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.
Кобылка - отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.
Слега - направляющая под натуральную черепицу.
Основание кровли - поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.
Обрешётка - подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.
Контробрешётка - бруски минимальным сечением 30x50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.
Черновой настил - настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.
Обрешётина - элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска - 30x50 мм.
